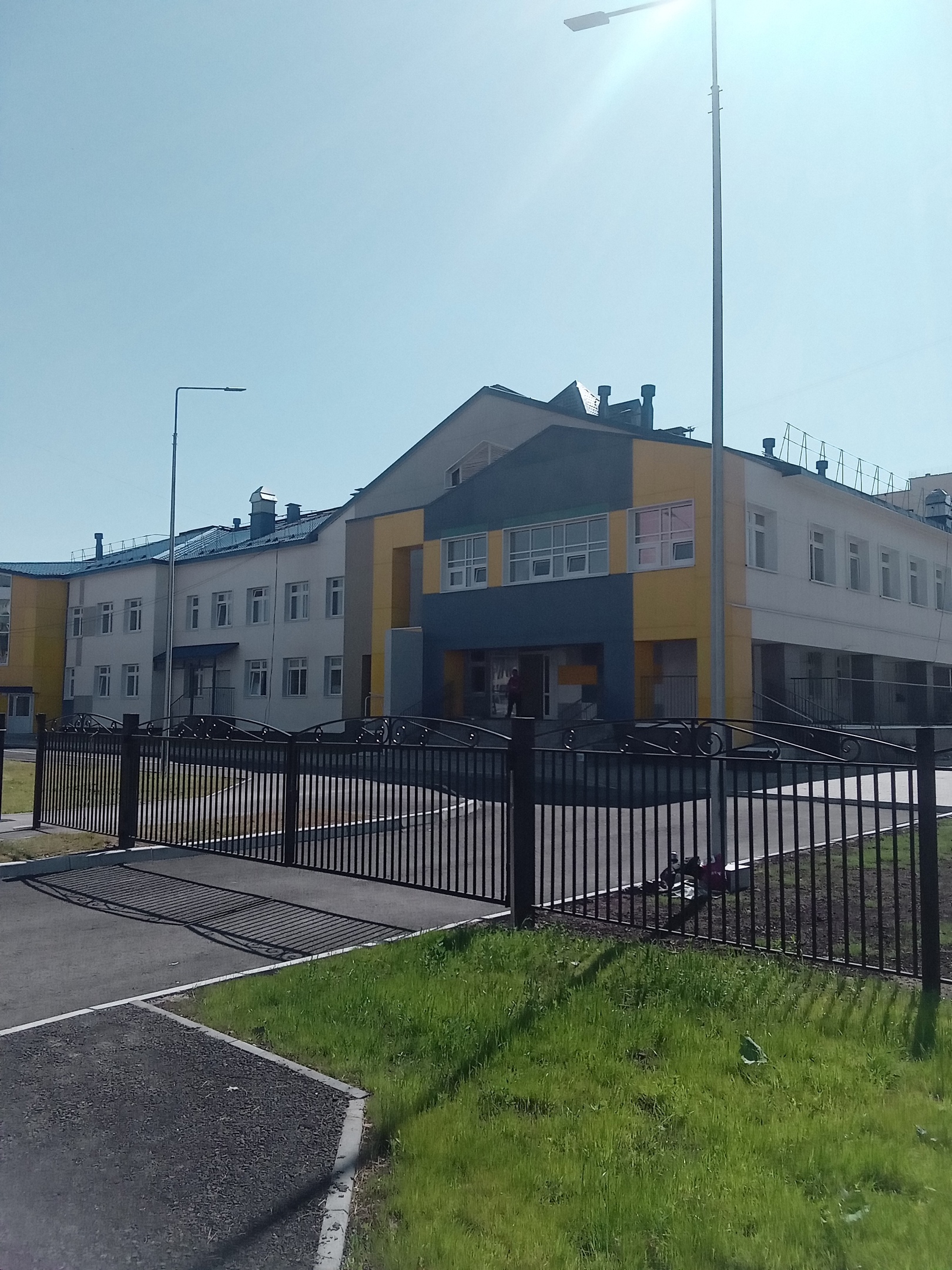

Комплексная охранно-информационная система для детского сада на 280 мест в г. Архангельск.

Система состоит из нескольких подсистем:
- охранного видеонаблюдения;
- охранной сигнализации;
- контроля управления доступом;
- радиофикации;
- телефонизации;
- пожарной сигнализации;
- автоматического дымоудаления;
- отключения вентиляции при пожаре;
- включения насосной станции при пожаре.

Разберем ключевые моменты.

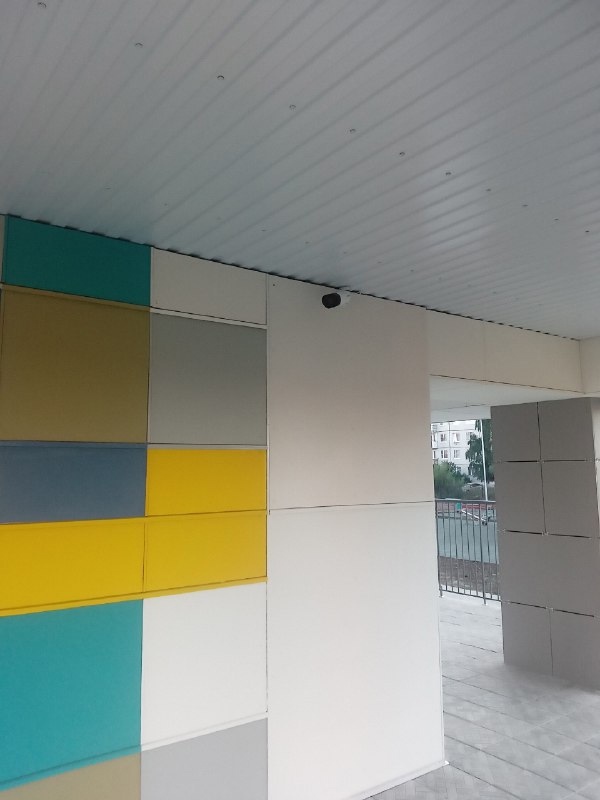

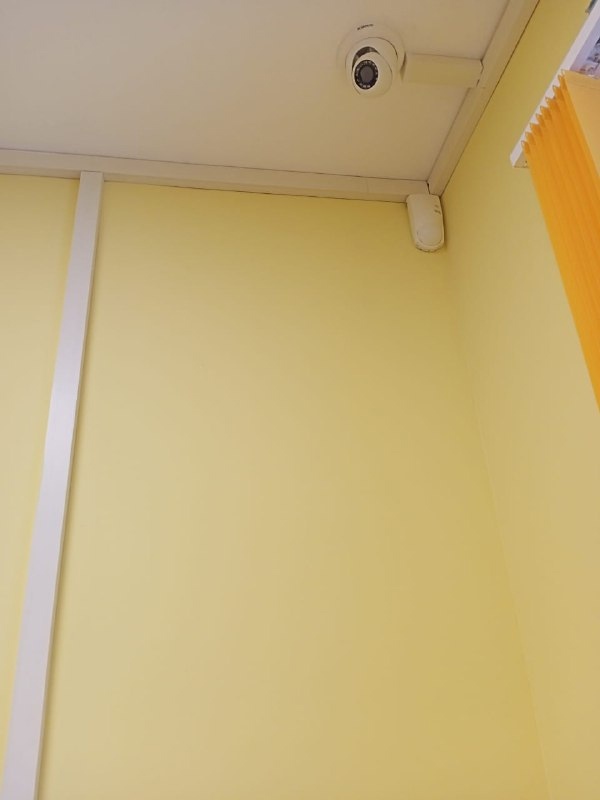

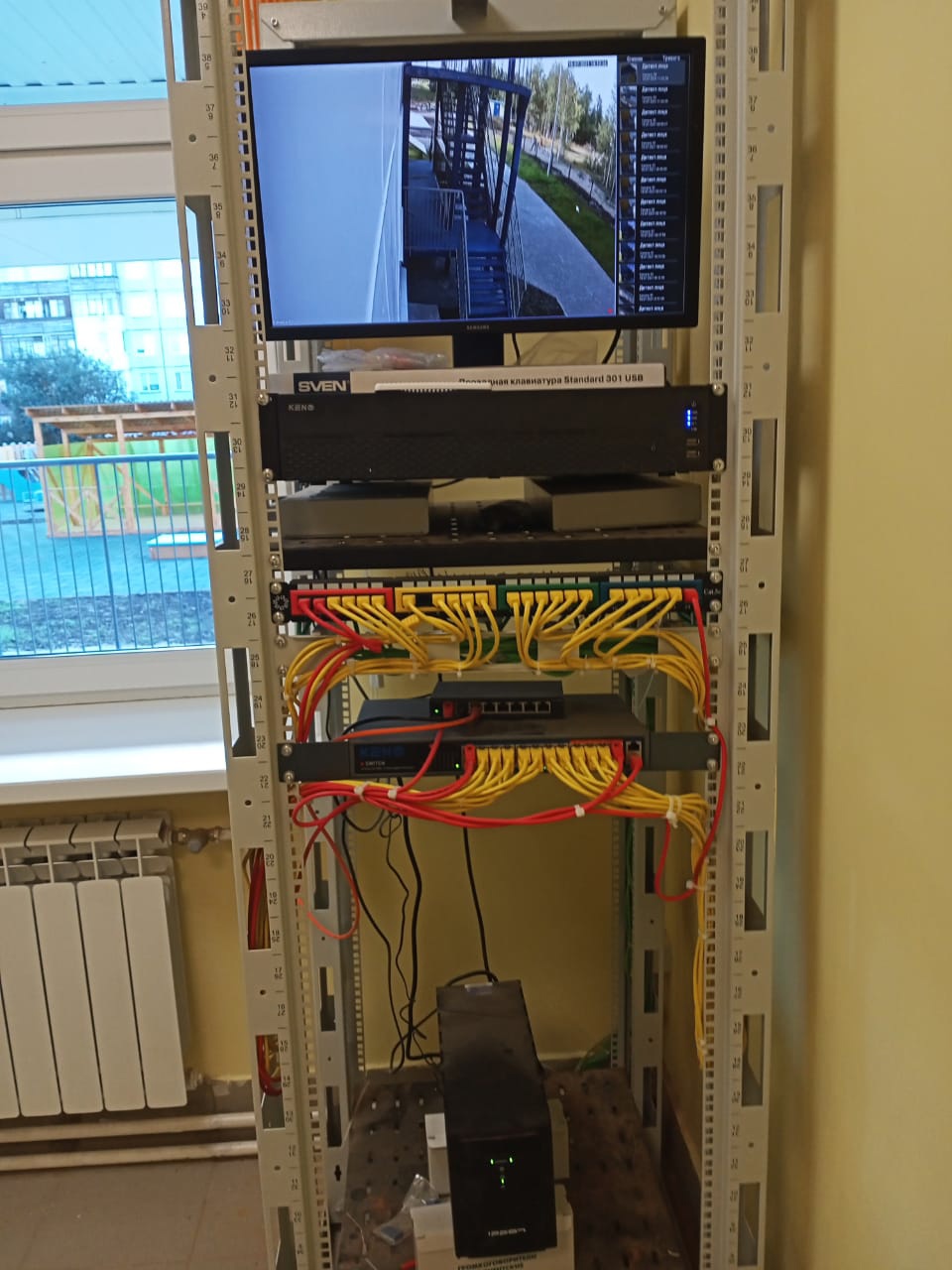

1. Система охранного наблюдения обеспечивает контроль за входом и основной площадью помещений. Для ее реализации использовались внешние стационарные RVI-IPC42LS и внутренние купольные RVI-IPC32S IP-камеры, IP- видеорегистратор RVI-IPN-16/4 PRO и кабельная система. Подсистема видеозаписи осуществляет детектирование движения по наличию изменений в изображении, работу в непрерывном режиме записи и режиме записи по сигналу тревоги. Видеозаписи хранятся в архиве на отказоустойчивом дисковом RAID5 массиве не менее 30 суток, при этом возможен поиск в архиве по номеру камеры, времени и дате, а также горячая замена отказавших дисков. Видеоинформация и сигналы управления передаются по ЛВС Ethernet. Серверы видеоархивирования и видеоаналитики подключаются к сетевому коммутатору RVI-NS2404M в серверном помещении. Контроль изображения с камер осуществляется в полноэкранном и мультиэкранном режиме (до 32 изображений). Время работы системы охранного наблюдения от источников бесперебойного питания составляет 30 минут.

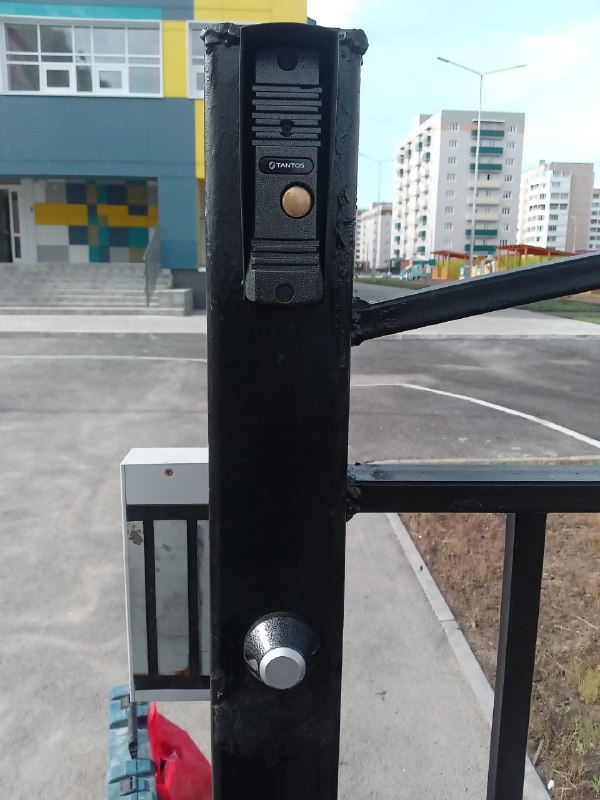

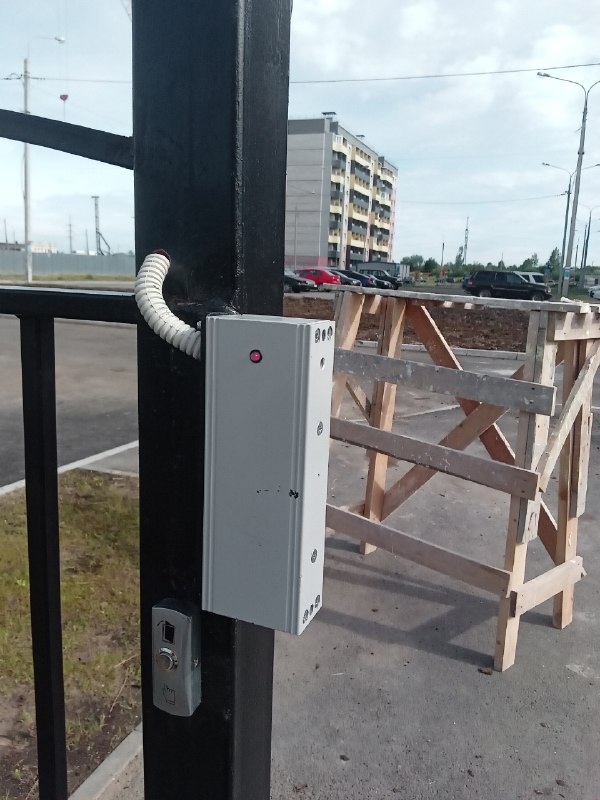

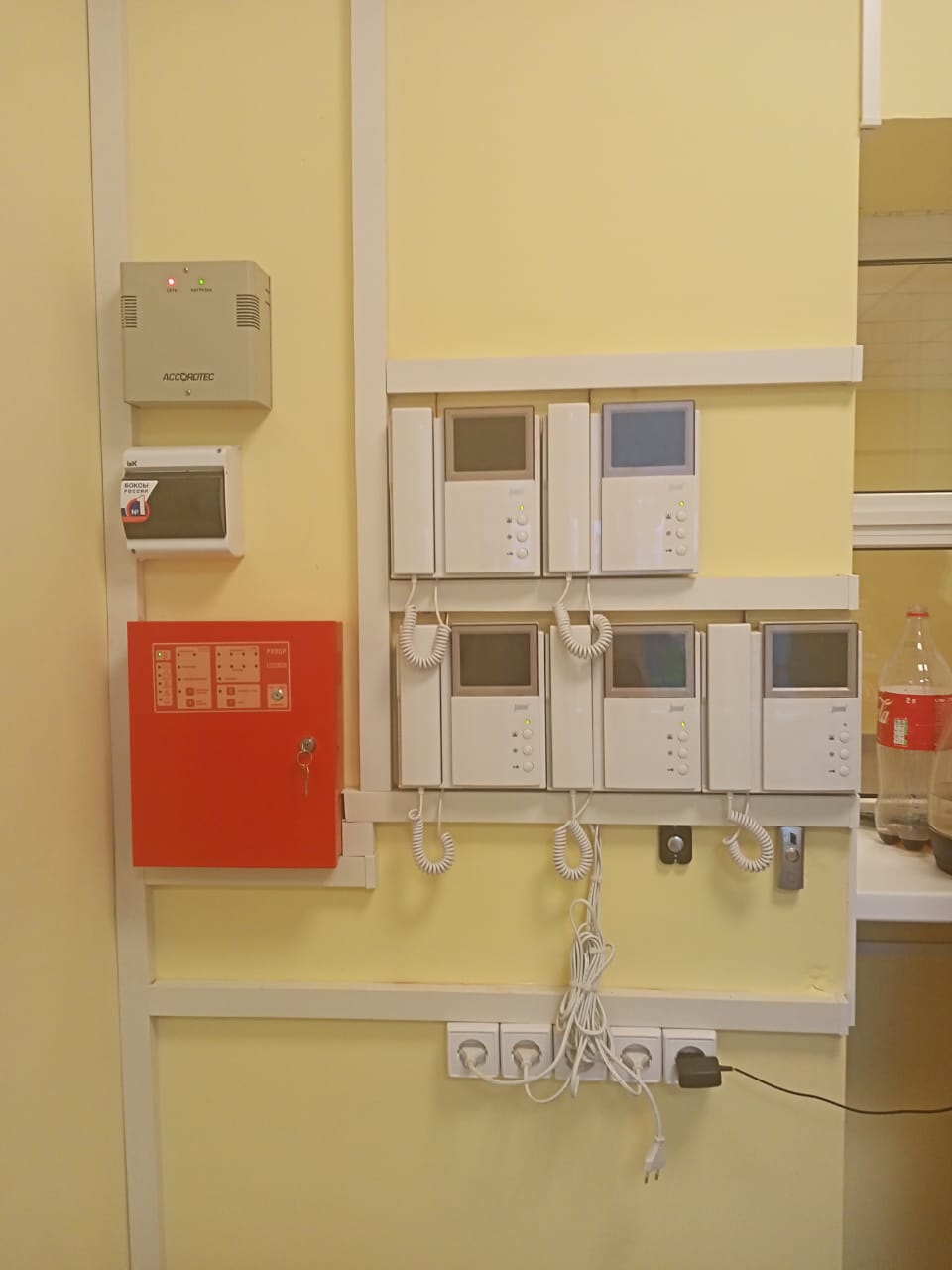

2. Система контроля и управления доступом (СКУД) обеспечивает пропускной режим, учет рабочего времени и безопасность обслуживающего персонала. В состав точки доступа на дверях входит контроллер Z-5R, источник резервного питания ББП-30, электромагнитный замок ML-395, кнопка «Выход» PB-26, считыватель CP-Z2L и переговорное устройство. Для контроля прохода персонала на территорию на входах в здание установлены видеодомофоны KVM-301-4HP2. Около входных дверей смонтированы вызывные видеопанели JS8-V06, мониторы видеодомофонов установлены в помещении вахты.

3. Система телефонной связи служит для обеспечения проводной связью администрации, бухгалтерии, поста охраны и медицинского кабинета.

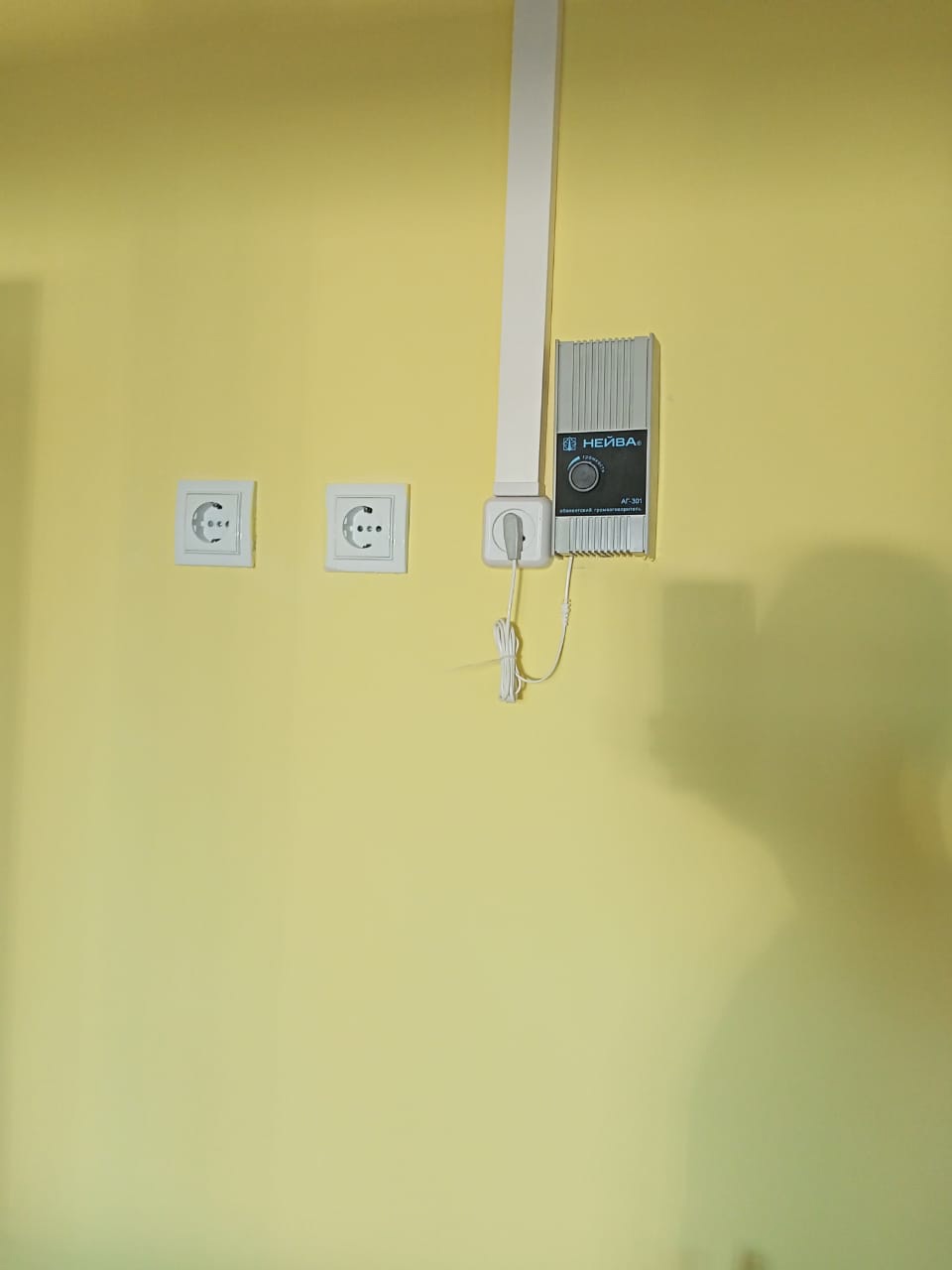

4. Система радиофикации предназначена для приема программ радиовещания и сигналов ГО и ЧС. Радиофицированы помещения охраны, персонала и кабинеты музыкальных и физкультурных занятий.

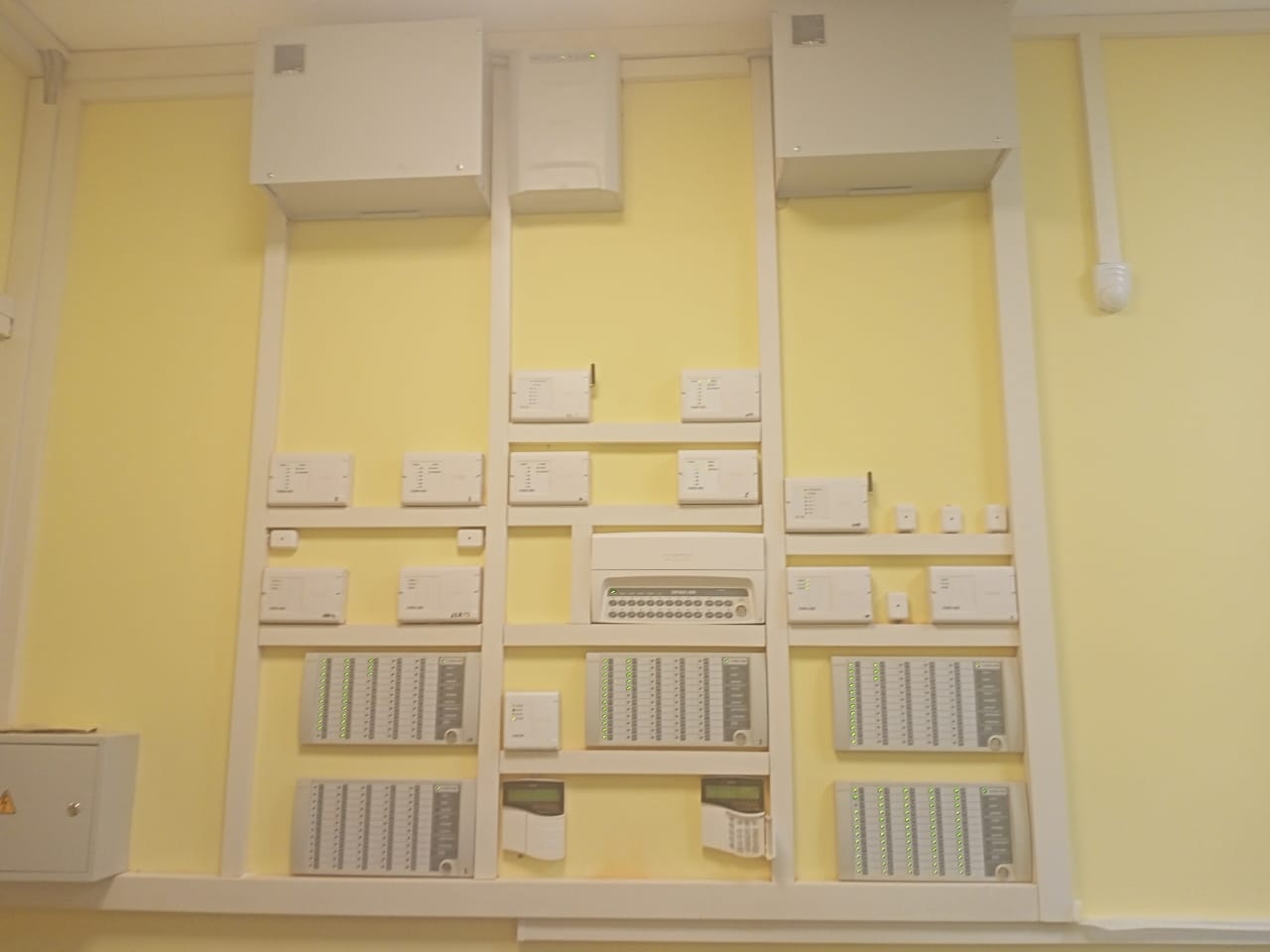

5. Система охранно-тревожной сигнализации осуществляет защиту ценностей на объекте, персонала при попытках нападения, реализацию мер по защите жизни и здоровья лиц на территории объекта. Технические средства обеспечивают ручную и автоматическую постановку на охрану, регистрацию нарушений, генерацию тревожных сообщений на пульт управления С2000М. Кроме пульта управления в состав охранной сигнализации входят контроллеры линии С2000-КДЛ, блок индикации С2000-БКИ, извещатели оптико-электронные, магнитоконтактные, электроконтактные и акустические для обнаружения разрушений и попыток проникновения, источник бесперебойного питания РИП-12.

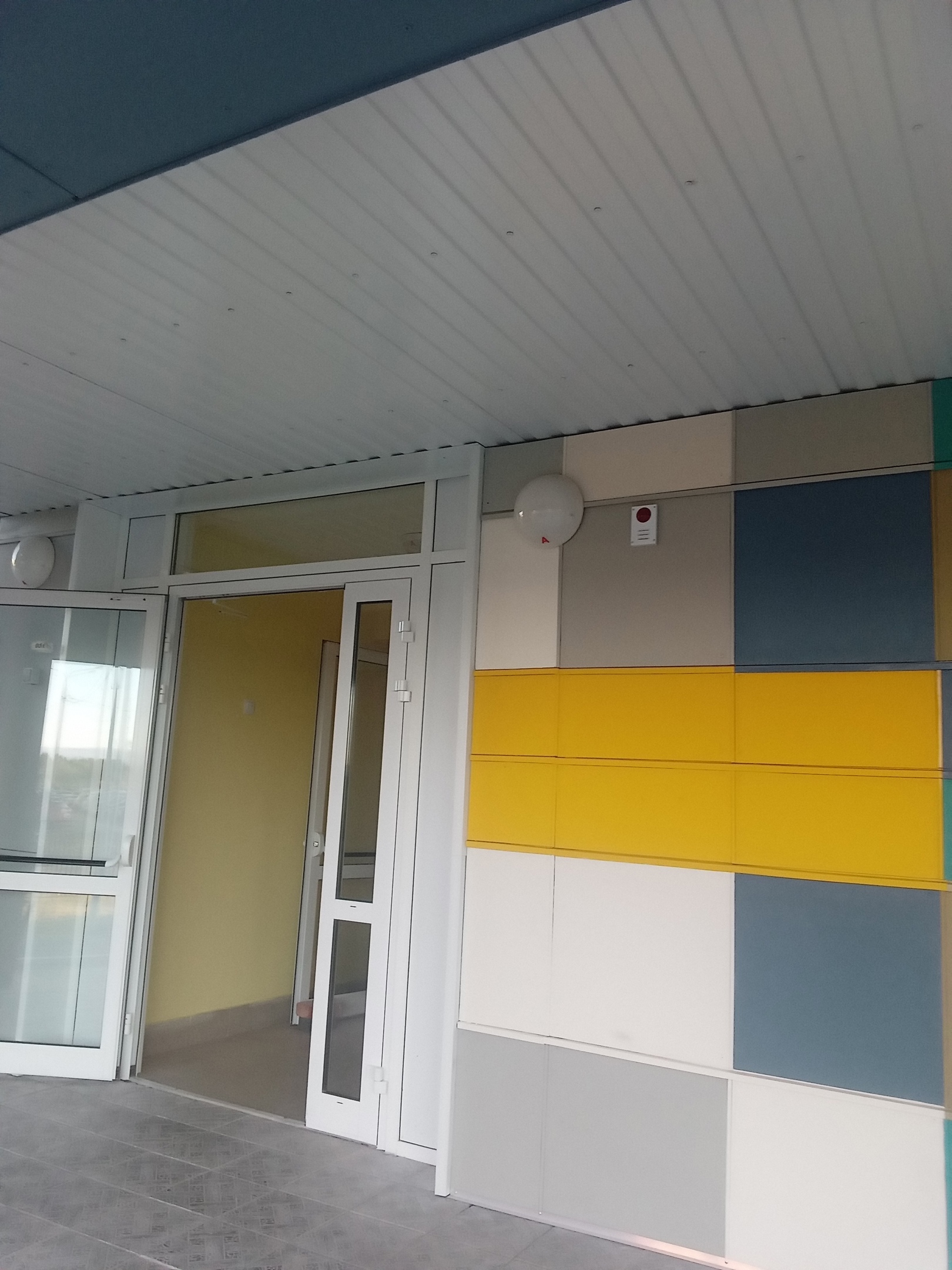

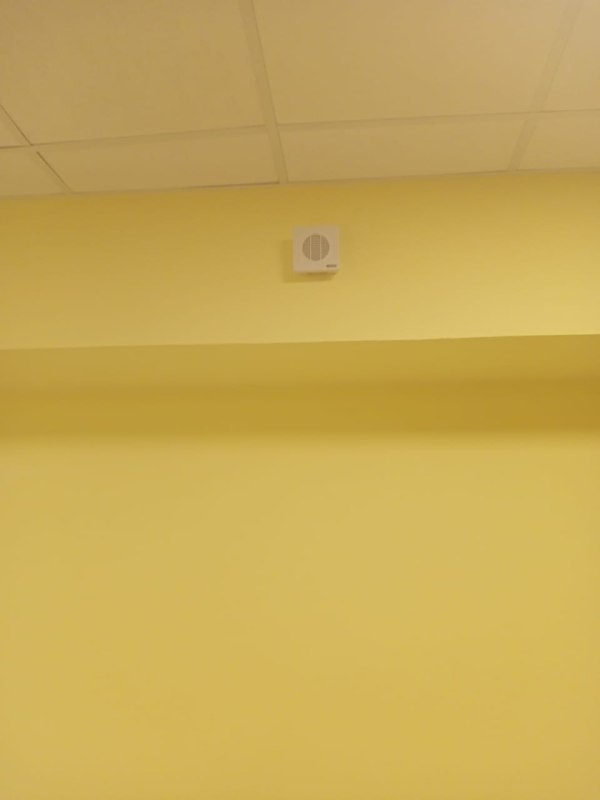

6. Система пожарной сигнализации рассчитана на круглосуточную непрерывную работу и предназначена для обнаружения очага возгорания и оповещения о пожаре. Дымовыми и тепловыми извещателями оборудованы все помещения детского сада. Головным устройством является ПКУ С2000М. Связь между приборами осуществляется по интерфейсу RS-485. Система речевого оповещения «Рупор» автоматически передает заранее записанную информацию оповещения при поступлении сигнала «пожар».

7. Система автоматического дымоудаления формирует сигналы на отключение установок вентиляции и кондиционирования, сигналы на включение установок дымоудаления и систему подпора воздуха; обеспечивает закрытие огнезащитных клапанов и открытие клапанов дымоудаления.

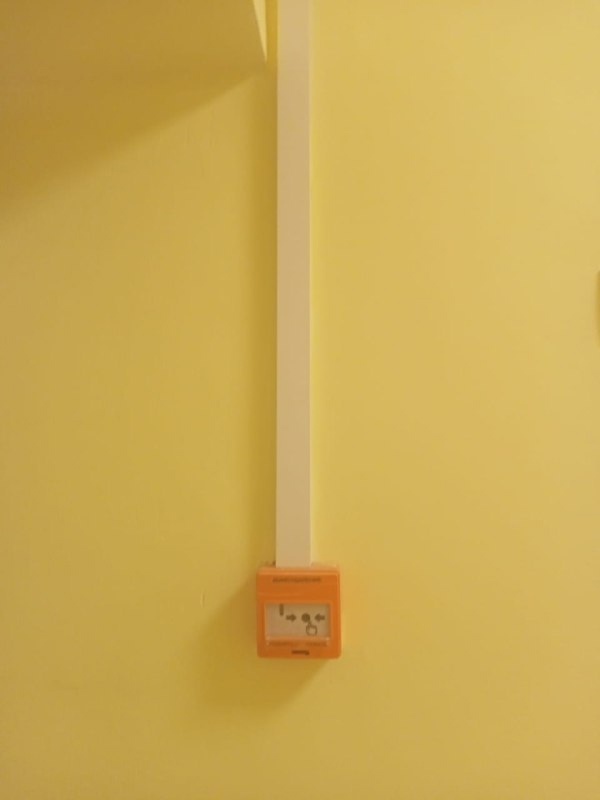

Самым важным моментом являлась необходимость создания единой взаимосвязанной системы. Например, при нажатии тревожной кнопки или задымлении срабатывает система пожарной сигнализации, оповещения и автоматического дымоудаления. Пульт управления, расположенный на вахте начинает издавать звук, начинают работать речевые оповещатели, открываются клапана дымоудаления, огнезащитные клапана перекрываются, включается станция для подачи давления в трубах пожаротушения, отключается приточная и вытяжная вентиляция. Дополнительной сложностью явилось отсутствие исчерпывающей информации в предоставленном к реализации проекте, поэтому пригодился опыт, наработанный на предыдущих объектах.
